Spur 0-Servoweichenantrieb mit Laternendrehungen

Spur 0-Servoweichenantrieb mit Laternendrehungen
Für eine größere Ansicht klicken Sie auf das Vorschaubild
Lieferzeit: 3-7 Arbeitstage
Art.Nr.: 45-808
26,50 EUR
inkl. 19 % MwSt. zzgl. Versandkosten


Produktbeschreibung

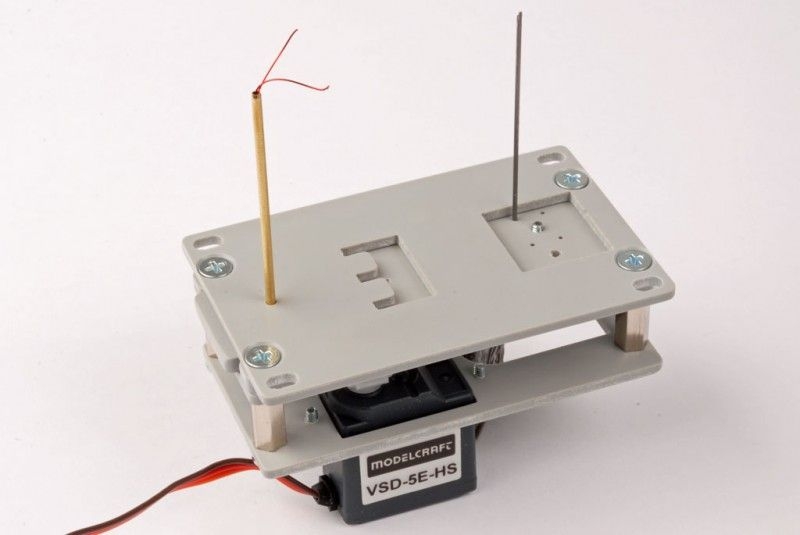

Der Antrieb 45-808 ist servobetätigt und wird INKLUSIVE eines Servos geliefert (entgegen der Abbildung liefern wir einen Turnigy-Servo).

Der Servoantrieb 45-808 selbst verfügt über keine Herzstückpolarisierung, da diese in der Regel vom Servoweichendecoder bereitgestellt wird. Wenn ihr Servoweichendecoder diese Option nicht anbietet können Sie mit Mikroschaltern (nicht im Lieferumfang) die vom Schieber betätigt werden die Herzstückpolarität umschalten.

Die Antriebe sind eine komplette Einheit und können so sehr einfach eingebaut werden. Besonders die aufwändige Justierung der 90°-Laternendrehung entfällt. Die einzigartige Drehmimik ist so ausgelegt, daß die 90°-Drehung auch dann erreicht wird, wenn der Stellweg durch weniger als 6 mm beträgt. Die Laternendrehrichtung wahlweise deutscher Eisenbahnen oder CH/AT durch geschiegelten Einbau des Schiebers aufgebaut werden.

Für Hegob- und Lenz-Weichen die außerhalb der Gleisachse betätigt werden sind spezielle Bohrungen vorgesehen. Siehe hierzu die Bau- und Einbauanleitung. Für individuelle Lösung können weitere Bohrungen in den Schieber eingebracht werden.

Der Bausatz besteht aus gefrästen CNC-Präzisionsteilen, Montagematerial (Schrauben, Muttern) sowie eine 1 + 0,6 mm-Stelldraht (Federstahl), einer 1,3 mm-Laternendrehachse (Messingrohr) und einem Kupferlackdraht der durch die Laternenachse geschoben werden kann. So kann die Stromversorgung für eine beleuchtete Weichenlaterne hergestellt werden. Eine Weichenlaterne ist NICHT im Lieferumfang.

Für den Zusammenbau wird lediglich ein Schraubenzieher, eine Zange und etwas Sekundenkleber benötigt.

Hinweise zu ANALOGEN Servoansteuerung. Da wir uns auf jeder Messe den Mund fusselig reden..... Nein. Servos können nicht mit einem Kippschalter/Tastern direkt von 16 V-Modellbahnspannung angesteuert werden. Servos benötigen 5 V-Versorungsspannung und einen Solllagesignal. Zu Servoansteuerung wird ein Steuergerät (Servo-Weichen"decoder"), der bei vielen Anbietern auch "Analog" mir Tastern/Kippschaltern angesteuert werden können, benötigt. Es ist also keine Digitalsteuerung der Weichen notwendig, die Weichen können konventionell (also auch von unseren Weichenhebeln) angesteuert werden. Das Steuergerät hat folgende Vorteile: Die Servo-Endlagen, den Servoweg und die Geschwindigkeiten können direkt am Steuergerät eingestellt und abgespeichert werden. Das Steuergerät selbst wird mit 16 V-Spannung versorgt. Bespiele für analog ansteuerbare Servo-Steuergeräte sind der ESU Switch Pilot Servo der 4 Servos ansteuern kann. Der Baustein hat selbst leider keine Herstückpolarisierung, dafür wird eine extra Extention benötigt. Der ESU Switch Pilot Servo ist auch über Kippschalter ansteuerbar, auch wenn dies leider nicht mehr in der Anleitung steht und daher zu Rückfragen führt. Ein weiterer sehr schöner analog ansteuerbarer Servo-Decoder ist von MB-tronik.

Achtung! Kein Spielzeug!

Achtung! Nicht geeignet für Kinder unter 14 Jahren. Benutzung unter Aufsicht von Erwachsenen.
